BIM object

Vous n’avez plus besoin de créer vos produits en 3D grâce à nos modélisations BIM des panneaux de façades EQUITONE. Les modélisations sont entre autres disponibles sur AutoCAD, Arkey, Revit et IFC. Ces modélisations contiennent aussi des informations pratiques qui vous permettront de facilement intégrer nos matériaux dans vos modèles.

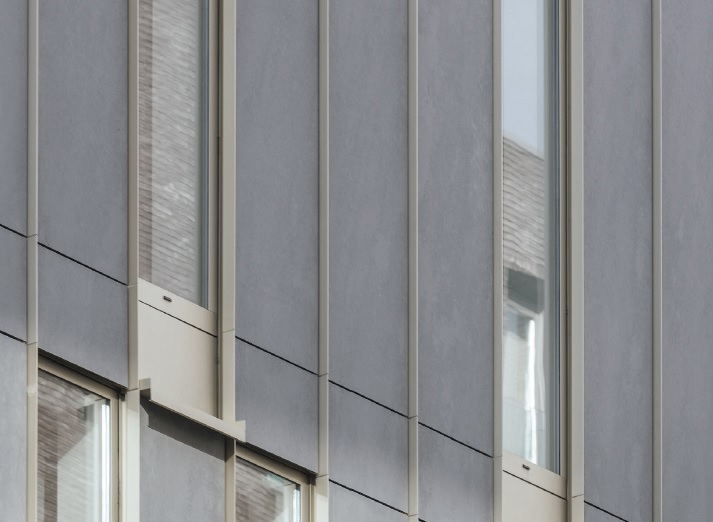

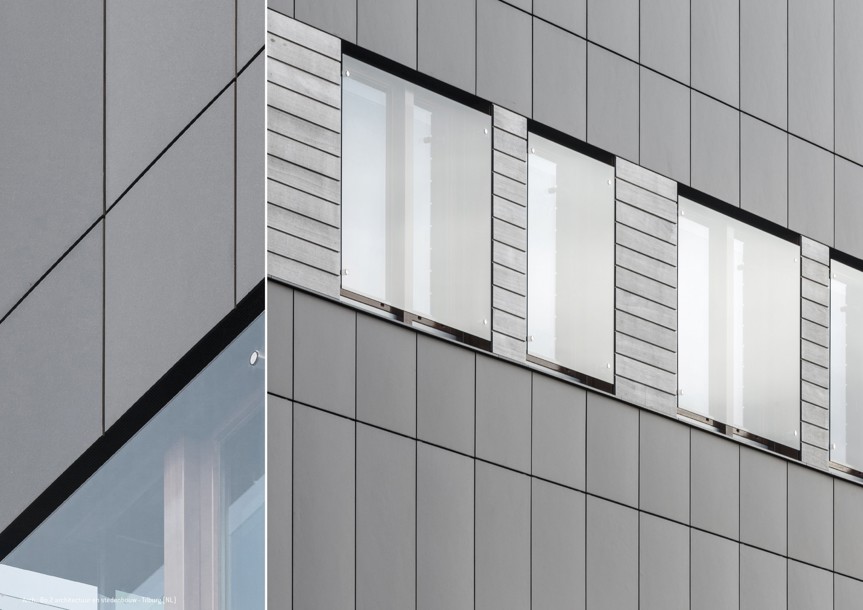

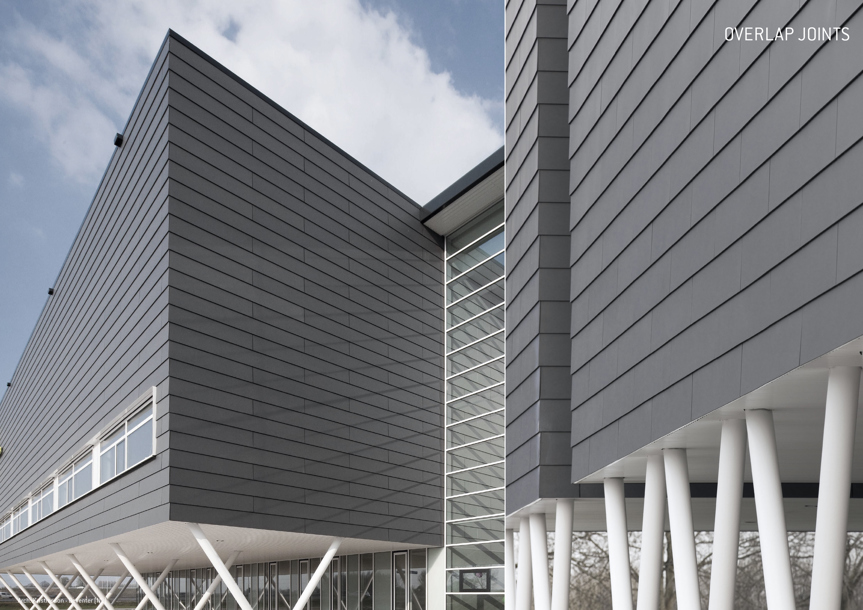

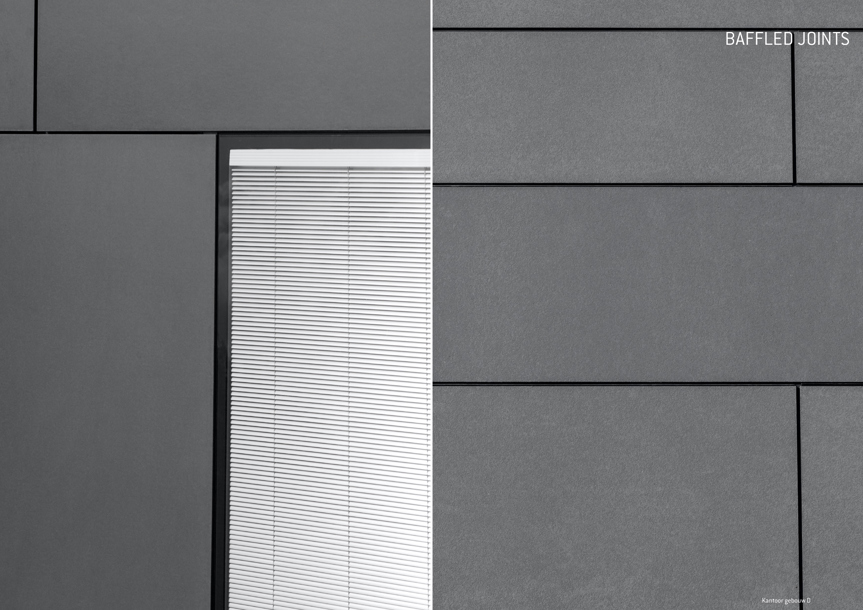

Joints

Dans les façades ventilées, les joints n’ont pas besoin d’être fermés parce que les infiltrations d’eau sont gérées par l’association de la cavité et de l’étanchéité à l’air du mur arrière.

Prenez en considération le choix du coloris du bâti de support, de l’isolation et du mur arrière puisqu’ils peuvent être visibles.

Taille des joints

De nombreuses années de pratique ont montré que la largeur optimale des joints entre les grands panneaux est de 10mm. Esthétiquement, le joint de 10 mm est ce qu’il y a de mieux. Il offre aussi à l’installateur un très bon niveau de tolérance lors de la pose du panneau.

Joint minimum-8mm. Joint maximum-12 mm

Se référer au guide de fixation uni-rivet et uni-vis (vis) pour l’information complète

Fixations

Fixations

Fixations de face

Les panneaux EQUITONE peuvent être fixés de face à l’aide du système uni-rivet pour les ossatures métalliques ou à l’aide du système uni-vis pour les ossatures en bois. Toutes les fixations sont disponibles dans les coloris des panneaux. Les uni-rivets et uni-vis ont des têtes à profil bas.

Les systèmes de fixations sont conçus pour s’adapter à la dilatation et à la contraction de l’ossature sans imposer de contrainte excessive sur le panneau.

Les fixations sont positionnées aux centres pour s’adapter à la charge du vent à laquelle la façade va être soumise. Les centres vont normalement jusqu’à 625 mm et se réduisent comme déterminé par les calculs au vent.

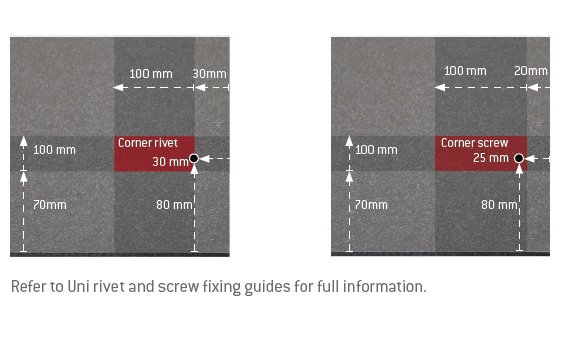

Les fixations d’angle doivent être positionnées dans le carré rouge (cf schéma ci-dessous).

Fixations invisibles

Un système mécanique est possible pour les fixations invisibles.
Veuillez noter qu’il s’agit d’un système de fixation de précision et qu’une excellente maitrise de la fabrication et de l’installation est essentielle pour assurer une façade réussie.

Le système de fixation mécanique fait appel à une cheville à ancrage arrière fixée à l’arrière du panneau dans des trous spécialement percés.
Pour cela un support de suspension est fixé. Ce boulon de suspension se bloque alors avec un rail horizontal.

*se reporter aux documents d’installation des systèmes de suspension mécanique individuels pour plus de détails.

* Ce système convient aux EQUITONE [tectiva], EQUITONE [linea], et aux EQUITONE [natura] 12 mm, EQUITONE [natura] PRO, EQUITONE [pictura], EQUITONE [textura] et EQUITONE [materia].

Bâti de support

Les panneaux de façade EQUITONE sont robustes mais légers ce qui réduit le bâti de support nécessaire comparé aux autres matériaux.
La certification de la stabilité structurelle de tout bâti support doit se conformer à la réglementation locale du bâtiment et être obtenue par le propriétaire du bâtiment ou son représentant, à savoir l’ingénieur du projet.

Matériaux communs de bâti support :

  • Aluminium
  • Acier galvanisé
  • Bois

Mur arrière

Mur structuré

Le mur arrière est essentiel pour la performance du système de façade ventilée. Si le mouvement de l’air à travers le mur arrière est trop élevé cela augmente le risque d’infiltration d’eau. Les fuites d’air à travers le mur arrière génèrent également une perte d’énergie et doivent donc être limitées.









Détails

Niveau du sol

Principes Généraux :
Placer les panneaux à 150 mm du sol pour :

  • Aider à prévenir les éclaboussures d’eau de pluie
  • Assurer une circulation de l’air
  • Protéger l'ouverture avec un profile perforé pour eviter l'entrée des rongeurs/ nuisibles
  • L’extrémité du panneau forme une gouttière afin d’empêcher la pénétration de l’eau dans le mur.

Aucune plante ne doit pousser près de la lame d’air parce que la pousse pourrait bloquer la circulation de l’air.

Vous trouverez plus d’informations dans le guide d’installation ou en contactant notre service technique.

Entretien et nettoyage

Généralités

Toutes les façades, peut importe le matériau utilisé doivent être entretenues régulièrement. Afin d’éviter des coûts élevés et inutiles sur le long terme. Le bâtiment gardera son aspect continu et attrayant. Si la salissure n’est pas nettoyée pendant longtemps il est possible qu’elle pénètre profondément les pores du matériaux rendant le nettoyage simple impossible. Le bâtiment doit être conçu de telle manière que chaque panneaux puisse accessible et entretenu.

Encrassement et placages en métal

La poussière, la suie, les substances graisseuses, etc sont présentes dans l’air et dans l’eau de pluie et peuvent se déposer sur la façade. Si une attention particulière est portée à la conception et l’application, les salissures et fuites locales peuvent être évitées. Cela est possible en ayant un dispositif de gouttière adéquat,une bonne fermeture et en étant attentif aux matériaux pouvant être corrodés tels que le zinc, le cuivre, l’aluminium, l’acier, etc. Le degré et la vitesse auxquels chaque matériau se salit dépendent grandement de la surface, la stabilité chimique, la dureté, la porosité et de la capacité à se charger électro statistiquement ou non.

Il convient de considérer la façon dont le bâtiment réagit aux intempéries et comment l’écoulement d’eau venant des matériaux peut affecter les autres matériaux en dessous.

Graffiti

Le revêtement des surfaces des panneaux EQUITONE [pictura] et [natura] PRO est traité pour les UV et offre une protection supérieure contre les couleurs et les peintures en aérosol courantes. Il est lisse et nettoyable. Le revêtement de surface [pictura] et [natura] PRO répond aux exigences du test de placement et du texte de cycle 2 de l’association allemande contre le graffiti Quality Association for Anti-Graffiti eV pour les systèmes de protection de surface anti-graffiti (rapport ILF 4-013/2006 de l’institut pour les peintures et les encres, Institute for paints and inks eV).

A noter que lorsqu’une protection contre les graffitis est appliquée sur site aux panneaux, l’apparence du panneau peut changer puisque la protection affecte le réfléchissement de la lumière du coloris du panneau.

Nettoyage

Il existe deux méthodes de nettoyage des façades ; le nettoyage mécanique et le nettoyage chimique. En principe, il convient de réaliser le nettoyage de la façade sur toute sa surface parce qu’un nettoyage partiel pourrait entrainer des différences de tons dans les coloris.
Les taches normales peuvent être éliminées à l’aide d’une éponge imbibée d’eau. L’utilisation de matériaux abrasifs comme un tampon à récurer, de la paille de fer, etc n’est pas recommandée. Ils laisseraient des rayures définitives sur la surface.

Effloresence

L'efflorescence à la chaux peut être évitée en manipulant les panneaux de la façon adaptée. Les panneaux doivent être empilés dans un espace sec aéré. Les panneaux doivent toujours être protégés contre la pluie. Pendant le stockage, le film synthétique ne doit pas être retiré, le film ne doit être retiré que pour l’utilisation. Si les panneaux s’humidifient dans leur emballage, celui-ci doit être retiré et les panneaux doivent être essuyés et placés de façon à ce qu’ils puissent sécher en profondeur.

En cas d’efflorescence à la chaux, il est possible de la retirer avec une solution acide légère, uniquement appliquée sur le panneau (hors verre, aluminium, etc).

Plus d’informations figurant dans les directives d’application, contactez le support technique.
