Na arquitetura, como na vida, cada passo conta. Por isso é fundamental fazê-lo com segurança e rigor para que o resultado seja um sucesso.
Projetar um edifício, uma praça ou até um brinquedo é uma arte: sonhar, dar vida a uma ideia e transformá-la em realidade. O que têm em comum todas estas criações? Os detalhes construtivos. Na arquitetura, o técnico e o estético dão-se as mãos: cada projeto deve ser belo, funcional, seguro e viável para perdurar no tempo.
O que é um detalhe construtivo?
Um detalhe construtivo é uma representação gráfica pormenorizada que oferece informação precisa sobre um ponto concreto da construção. São particularmente relevantes nos encontros entre materiais — como a união entre a fachada e as carpintarias — onde a resolução técnica define a durabilidade e segurança do conjunto.
Definir um detalhe construtivo consiste em desenhar as uniões e transmitir como será executado o sistema. Em fachadas ventiladas, dispor de plantas CAD e modelos BIM é essencial para garantir precisão e fazer com que cada peça encaixe na perfeição, assegurando um design que envelheça com elegância.
Detalhes construtivos chave em fachadas ventiladas com fibrocimento
O fibrocimento é um material mineral que evolui de forma natural com o tempo, conferindo caráter e movimento à fachada. A sua porosidade melhora o isolamento ao reduzir a condutividade térmica, tornando-o no complemento perfeito para sistemas de fachada ventilada.
Para que o conjunto funcione corretamente, é imprescindível cuidar dos seguintes detalhes construtivos:

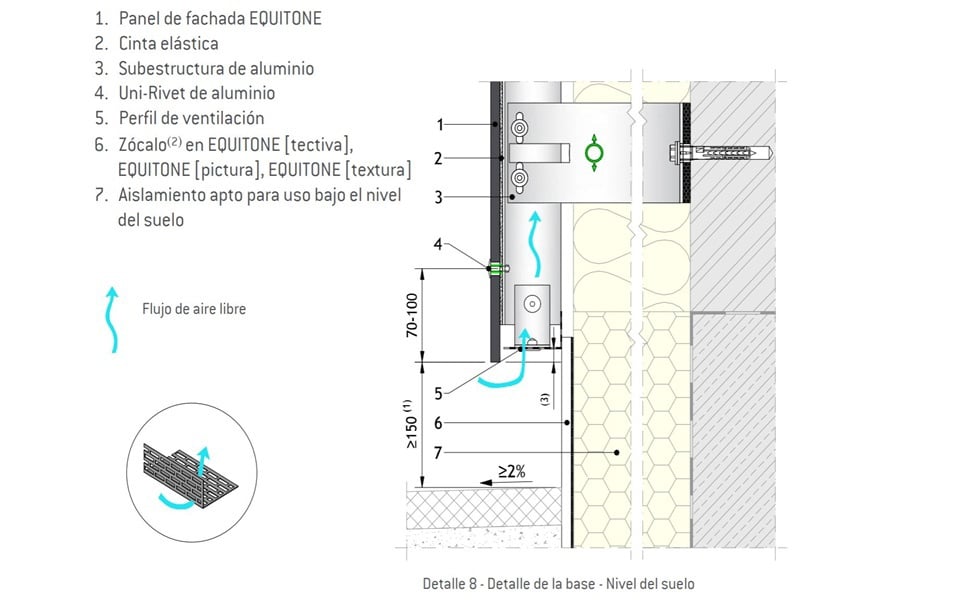

Ventilação
Uma ventilação adequada na câmara de ar evita condensações e assegura o desempenho higrotérmico do sistema. É fundamental garantir a entrada e saída de ar nos arranques, encontros com carpintarias, coroamentos e pontos de transição com outros materiais. Os detalhes CAD/BIM da EQUITONE ajudam a projetar este aspeto com rigor técnico e a cumprir a normativa energética.

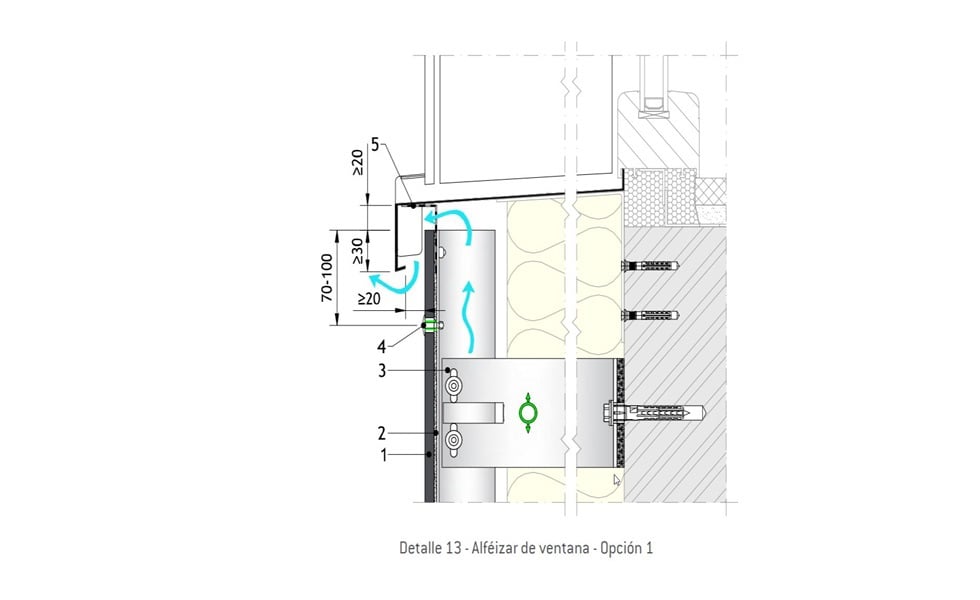

Resolução de pingadouros
Os pingadouros evitam o escoamento direto sobre a placa, protegendo o material e prolongando a sua vida útil. Um desenho adequado nestes pontos impede infiltrações e manchas na superfície do fibrocimento, reforçando tanto a durabilidade como a estética da fachada.
Pontos fixos e pontos móveis
São essenciais para absorver as diferenças de dilatação entre a placa e a subestrutura. Estes detalhes garantem a estabilidade do sistema face a variações térmicas, evitando fissuras ou tensões.
A definição correta de pontos fixos e móveis assegura uma montagem fiável em obra e reduz riscos de manutenção futura.
Junta entre placas
O desenho da junta entre placas é fundamental para garantir a dilatação e contração do sistema e facilitar a montagem e o ajuste dos painéis. Manter um espaço uniforme permite absorver movimentos sem gerar tensões, evitando fissuras ou destacamentos. Para além da sua função técnica, a junta faz parte da estética da fachada, conferindo ritmo e modularidade ao desenho. Uma definição correta nos detalhes construtivos assegura tanto a durabilidade como a harmonia visual do conjunto.
Distâncias de colocação de rebites
Respeitar as distâncias mínimas até às bordas é fundamental para evitar torções e preservar a integridade das placas. Este aspeto, embora possa parecer secundário, tem um grande impacto na resistência mecânica do sistema e na durabilidade da fachada.
A separação entre rebites depende da rigidez da placa e da pressão de sucção do vento na zona de instalação. Um cálculo correto e um detalhe gráfico claro permitem cumprir as exigências normativas e garantir a segurança estrutural do revestimento.
O rigor técnico, uma máxima
A beleza, a integração com o entorno, a funcionalidade e o conforto são marcas de identidade de um projeto arquitetónico. Mas todos estes valores assentam sobre um mesmo princípio: o rigor técnico.
Com o desenvolvimento de detalhes construtivos chave para fachadas ventiladas com fibrocimento, o gabinete técnico da EQUITONE contribui para que cada projeto combine criatividade e precisão, melhorando o bem-estar das pessoas e assegurando um impacto positivo e duradouro na arquitetura.
