Systemdach mit EQUITONE – Architektonische Verbindung von Dach und Fassade

Systemdach mit EQUITONE – Architektonische Verbindung von Dach und Fassade

EQUITONE Faserzementtafeln stehen in der Tradition hochwertiger Eternit Dächer und Fassaden. Das Systemdach mit EQUITONE knüpft daran an und vereint Dach und Fassade zu einem gestalterischen Gesamtbild – geradlinig, modern und individuell. Die klar gegliederten Dachflächen aus EQUITONE [natura] PRO, [pictura] oder [textura] setzen markante architektonische Akzente und bieten ästhetische wie funktionale Vorteile für jedes Gebäude.

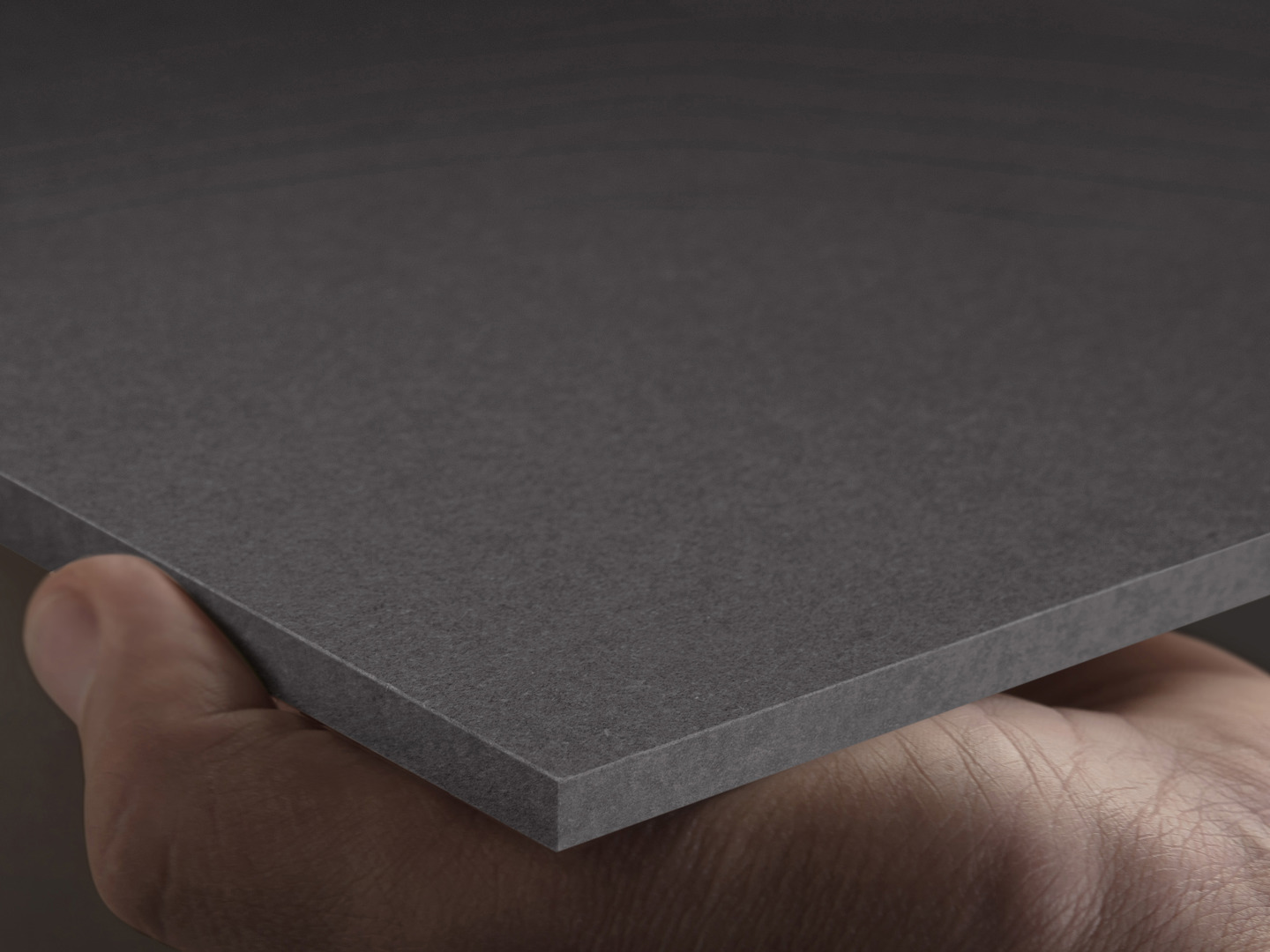

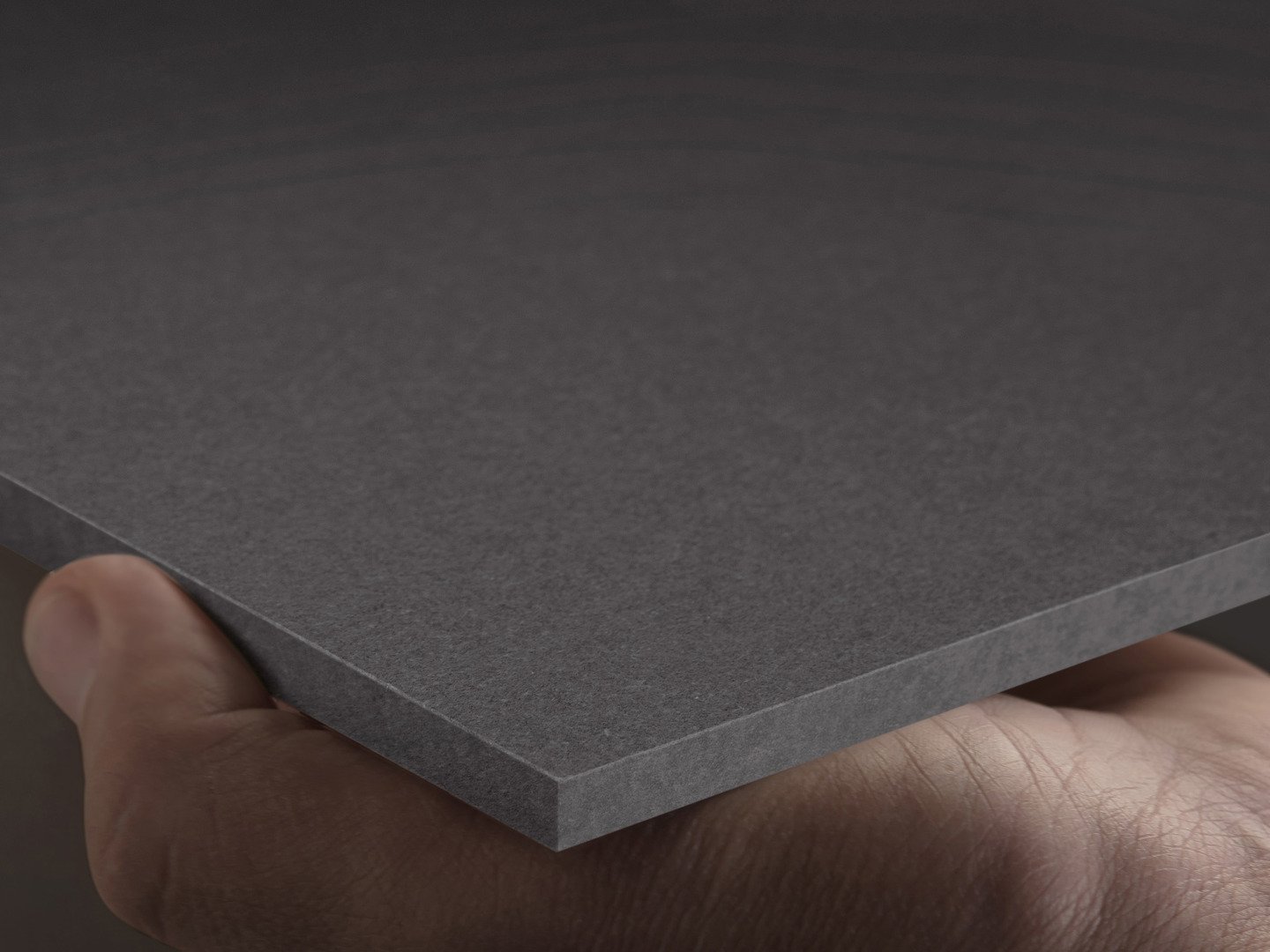

EQUITONE [natura] PRO

Equitone Natura n073
EQUITONE [natura] PRO

Mehr erfahren

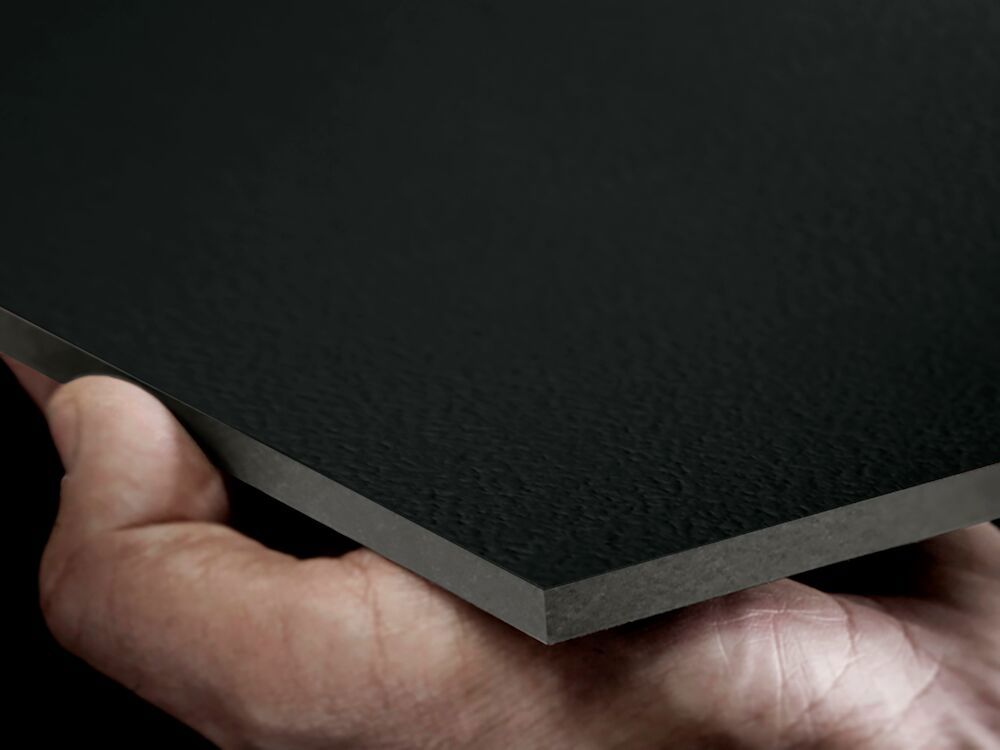

EQUITONE [textura]

Equitone Textura ta001
EQUITONE [textura]

Mehr erfahren

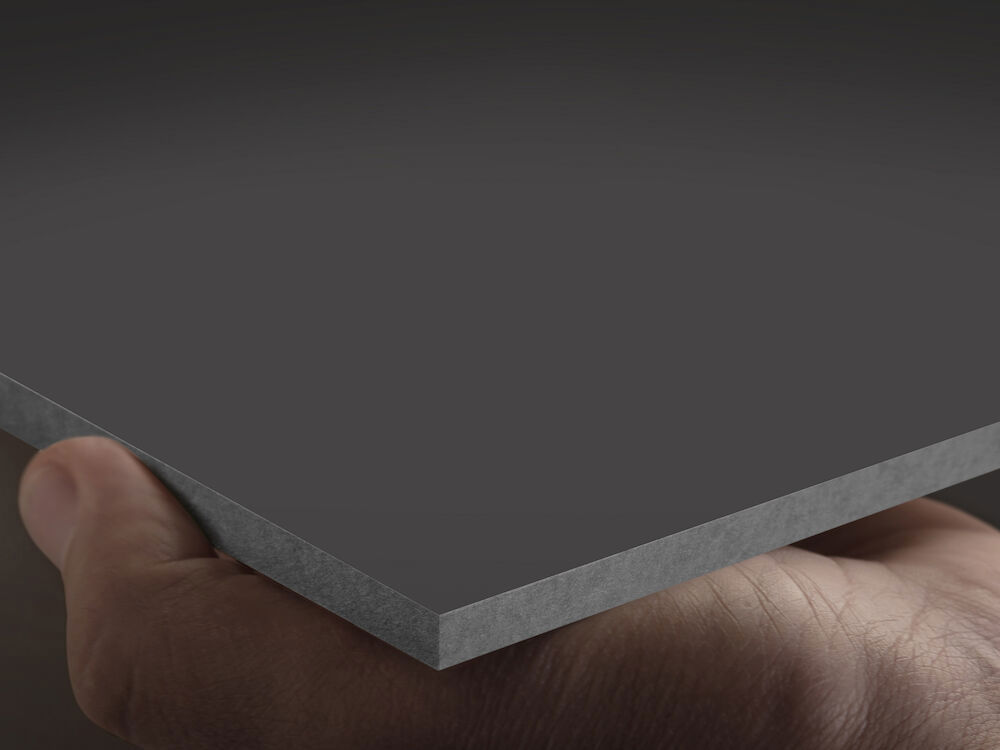

EQUITONE [pictura]

Equitone Pictura pa041
EQUITONE [pictura]

Mehr erfahren

Designfreiheit für kreative Dachlösungen

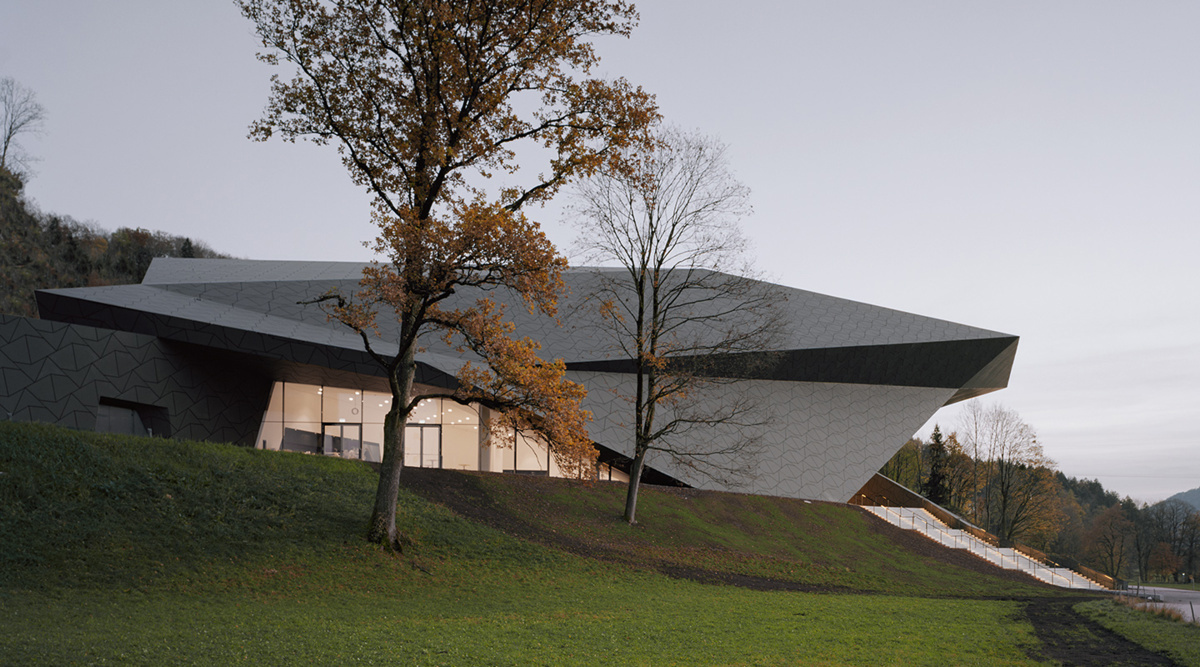

Modernes Gebäude mit polygonaler Architektur und dunkelgrauer Fassade aus geometrisch gemusterten Tafeln, harmonisch eingebettet in eine Hanglage mit herbstlicher Baumkulisse – das innovative Systemdach verbindet Dach und Fassade nahtlos zu einer monolithischen Einheit.
Designfreiheit für kreative Dachlösungen

Ob Standardfarbton oder individuelle Wunschfarbe – das Systemdach mit EQUITONE ermöglicht vielfältige Gestaltungskonzepte. Unterschiedliche Oberflächenstrukturen, matte Reflexionen und eine klare Linienführung schaffen ausdrucksstarke Dachlandschaften. Besonders im Zusammenspiel mit der Fassade entsteht eine einheitliche, hochwertige Gebäudeästhetik.

Technisch durchdacht: Das Systemdach ab 15° Dachneigung

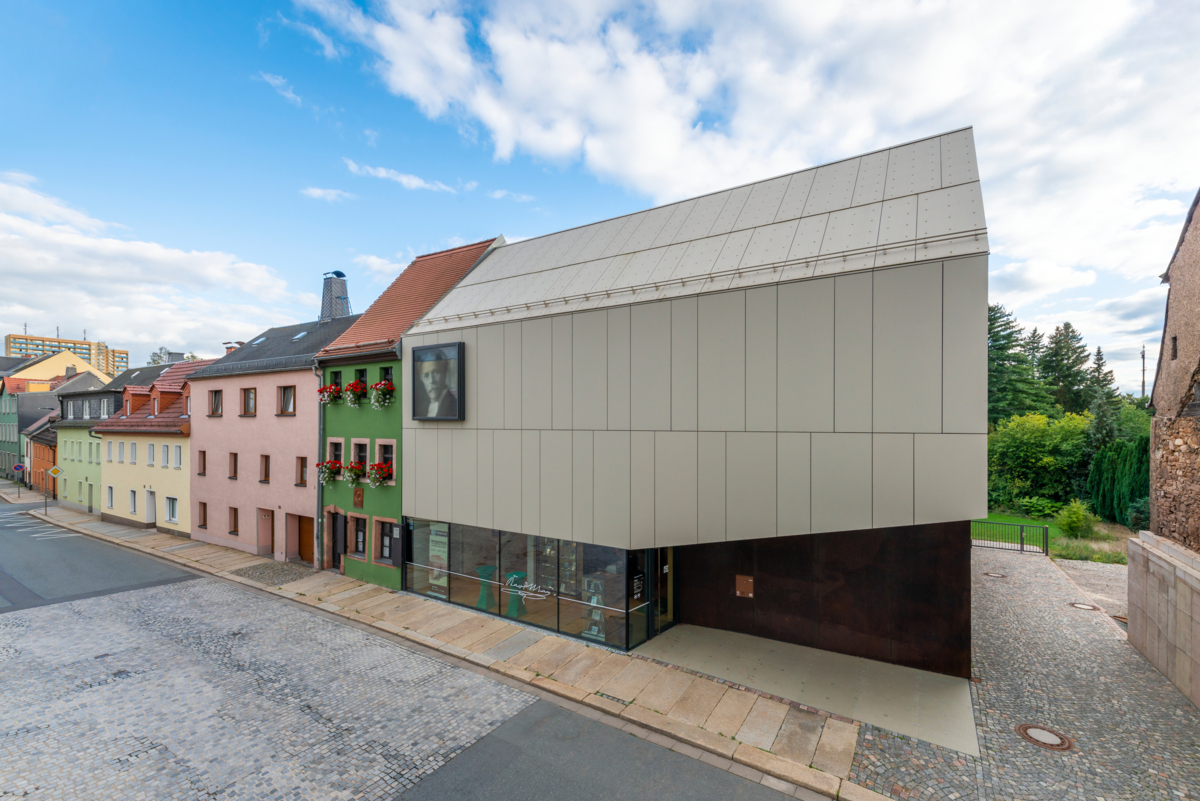

Modernes Gebäude mit homogenem Systemdach in hellem Grau, harmonisch eingefügt in eine historische Straßenzeile; die Fassade ist mit großformatigen Faserzementtafeln verkleidet und verbindet zeitgemäße Architektursprache mit denkmalgeschütztem Umfeld.
Technisch durchdacht: Das Systemdach ab 15° Dachneigung

Bereits ab einer Dachneigung von 15° schützt der funktionelle Dachaufbau vor Wind und Wetter und hilft, Heizkosten zu sparen. Die sturmfeste Schraubverbindung bietet Sicherheit und trotzt Wetterkapriolen. Zu beachten ist, dass die Eindeckung nicht durchsturzsicher ist und die Tafeln nicht begehbar sind. Die großformatigen Fassadentafeln aus Faserzement sind nicht brennbar (Baustoffklasse A2-s1,d0). Zudem weist sie eine geringe Geräuschbelastung durch Regen, Hagel oder Knackgeräusche bei wechselnden Temperaturen auf.

Konstruktion im Detail: Geschuppte Eindeckung mit System

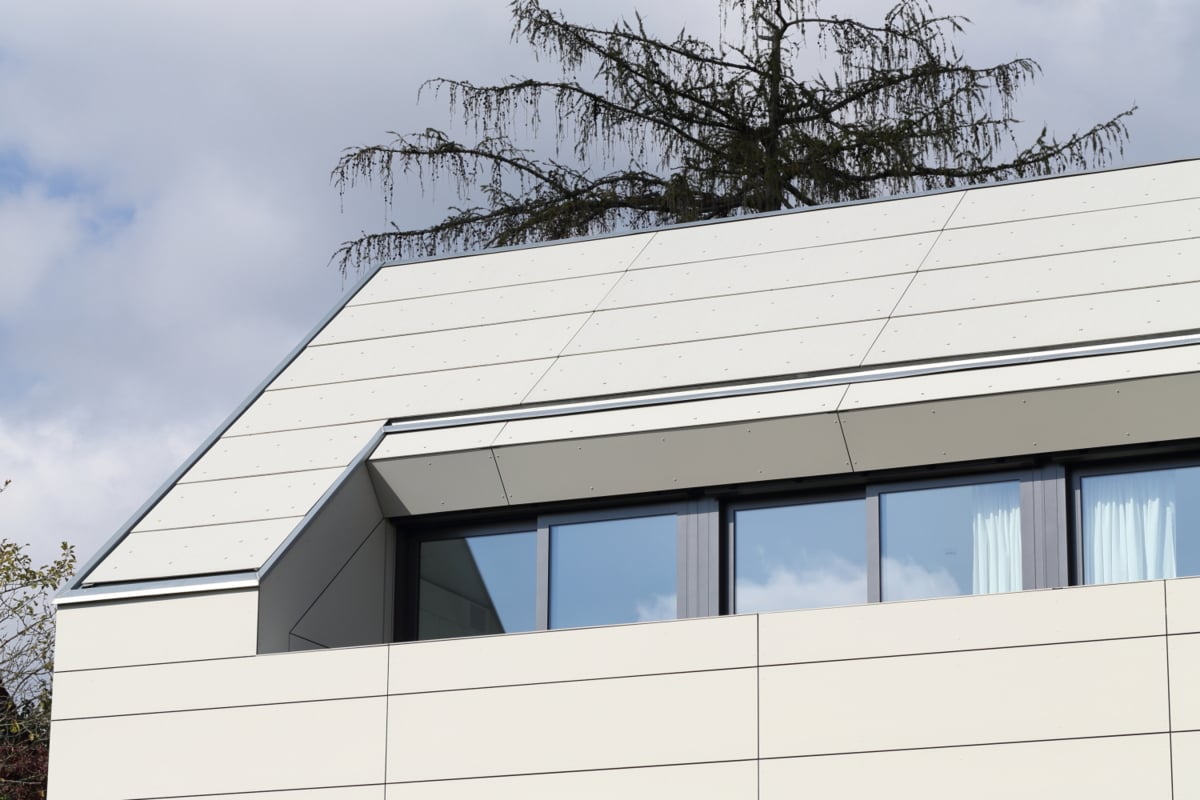

Detailansicht eines modernen Gebäudes mit hellem Systemdach aus großformatigen Faserzementtafeln; das einheitliche Materialkonzept erstreckt sich über Dach und Fassade und betont die präzise Linienführung und architektonische Klarheit der Gebäudehülle.
Konstruktion im Detail: Geschuppte Eindeckung mit System

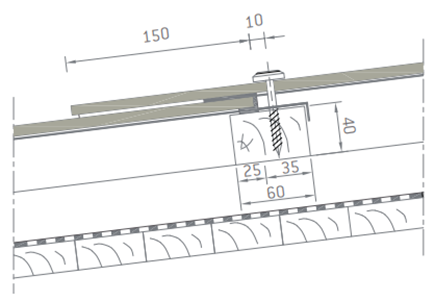

Die Dachdeckung erfolgt geschuppt mit 150 mm Höhenüberdeckung. An der Oberkante der Tafeln sorgt ein Aufsteckprofil für die Unterbrechung der Kapillarwirkung. Zusätzlich gewährleistet ein seitliches Fugenblech den gezielten Ablauf von Regenwasser. Dieses Konstruktionsprinzip folgt der Logik der vorgehängten hinterlüfteten Fassade – technisch durchdacht, langlebig und optisch präzise.

 Konstruktionsprinzip

Offene Fuge mit EQUITONE [pictura] und [textura]

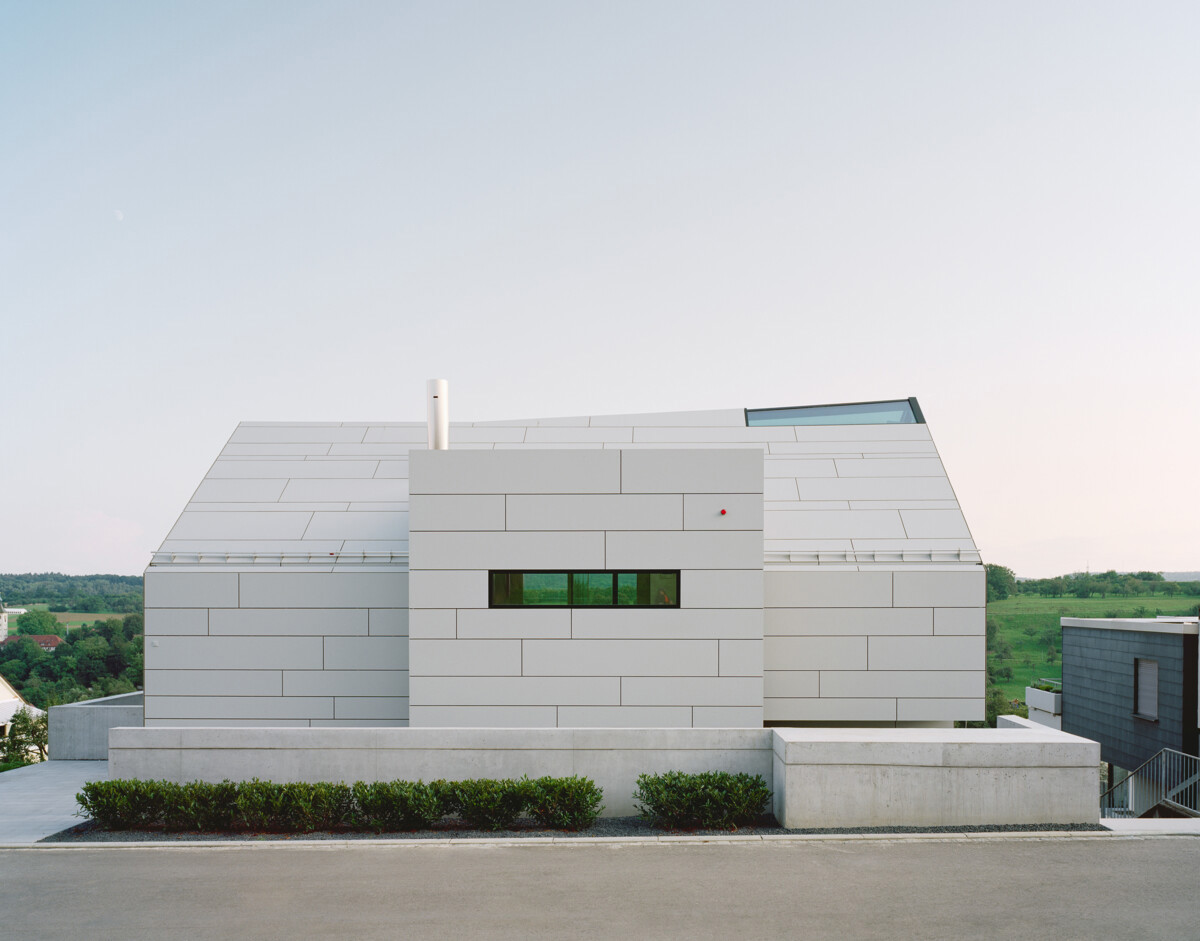

Wohnhaus mit durchgängigem Systemdach aus hellen Faserzementtafeln, das Dach- und Fassadenflächen nahtlos miteinander verbindet; die horizontale Linienstruktur und präzise Plattenanordnung unterstreichen die moderne Architektursprache und klare Geometrie des Baukörpers.
Offene Fuge mit EQUITONE [pictura] und [textura]

Grundsätzlich bedarf jedes Systemdach mit offener Fuge einer objektspezifischen Detailplanung wie eine vorgehängte hinterlüftete Fassade. Die Ausführung des Systemdachs mit offener Fuge ist nur mit den Faserzementtafeln EQUITONE [pictura] und [textura] möglich.

Technische Beratung und Planungshilfe für Ihr Projekt

Broschüre mit dem Titel „Planung & Anwendung Systemdach EQUITONE – Ausgabe 10/2020“ auf strukturiertem Stoffhintergrund; das Cover zeigt eine Nahaufnahme einer Hand mit Bohrmaschine bei der Bearbeitung einer Faserzementtafel.
Technische Beratung und Planungshilfe für Ihr Projekt

Für Ihr Projekt bieten wir technische Unterstützung von der Planung bis zur Ausführung. Nutzen Sie unsere Ansprechpartnersuche oder kontaktieren Sie uns direkt über das Formular. Ergänzend stellen wir Ihnen eine detaillierte Planungshilfe zum Download bereit.

Download Planung und Anwendung
